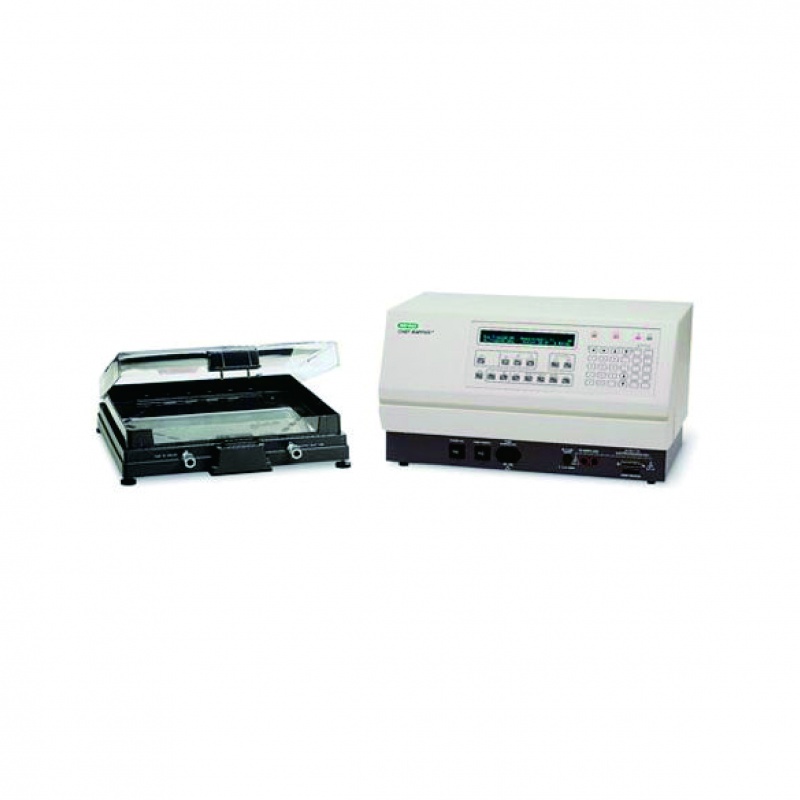

美國Bio-rad伯樂CHEF Mapper XA脈沖場電泳儀
CHEF MAPPER XA 是目前最高端的脈沖場電泳系統，擁有專利設計的六角形電極的電泳槽，保證矢量電場的自由旋轉，比常規的脈沖場電泳提供更高的分辨率，電泳速度和更精確的分離，對100bp-10Mb的DNA片段都能提供有效的分離。主要用于基因組DNA的分離分析，大分子DNA的指紋圖譜分析及多態性分析等。
1．自動演算：Bio-Rad積多年在脈沖場電泳方面的經驗，提供給用戶一套程序用于優化實驗參數。只要輸入待分離DNA片段的最小、最大長度，結合10個主要變量的確定，幫助使用者獲得最理想的實驗條件。
2．脈沖角度：可以在0-360°間自由選擇脈沖角度，使用戶可以在同一系統上實現大至染色體級、小至質粒DNA的有效分離。
3．時間轉換梯度：有線性、非線性（凸形和凹形）兩種脈沖時間梯度，非線性梯度可以提供更廣泛的分離動態范圍，使用戶可以精確的確定分離片段的大小。
4．多狀態功能：CHEF Mapper XA在一個Block中可以有15個電場矢量，每個電場矢量可以有自己的電壓和轉換時間，可有選擇地對一定大小范圍的片段進行更精細的分離，并且可以在同一次電泳中實現FIGE和CHEF兩種技術。
5．二次脈沖功能：二次脈沖可加速DNA從瓊脂糖凝膠中釋放，從而有利于非常大的DNA片段的分離，并可提高分辨率。
6．技術應用：
CHEF（鉗式均衡電場）技術，產生均衡電場；
PACE（程序自主控制電極）技術，根據片斷大小的需要優化設定脈沖角度；
FIGE（電場倒置）技術，為 250KB以下小片斷DNA提供快速分離；
AFIGE（非對稱場倒置）技術，精細分離小片斷DNA，提高分辨率；
以上技術的應用保證了科研人員在所有分子量范圍內均能得到所最佳的線性分離。
性能指標：
a. 電源輸出：最高電壓 350V，0和0.6-9V/cm，0.1V/cm增量，連續可調
b. 最大電流：0.5A
c. 延遲啟動：最高72小時
d. 電極調節能力：動態調節（反饋調整）±0.5％
e. 程序儲存：存儲20個復雜實驗程序，每個程序包含8個程序模塊或99個簡單程序
f. 數據記錄：鍵盤，條形碼讀取或RS-232接口
g. 顯示屏：2行×40字符/行，熒光顯示
h. 轉換范圍：50毫秒到18小時
i. 轉換角度：0-360°，0.5°增量
j. 電泳時間：最高999小時/模塊
脈沖中斷設置：可以通過電壓，頻率，角度和持續時間設定
